半导体行业的伙伴应该挺熟悉Akhan公司的。它的主营业务是“金刚石和纳米碳半导体制造”，应用范围包括半导体器件、高强度手机屏、金刚石涂层，甚至是“定向能源武器”。在消费领域，Akhan最为人所知的就是2017年制造 ...
|
半导体行业的伙伴应该挺熟悉Akhan公司的。它的主营业务是“金刚石和纳米碳半导体制造”，应用范围包括半导体器件、高强度手机屏、金刚石涂层，甚至是“定向能源武器”。

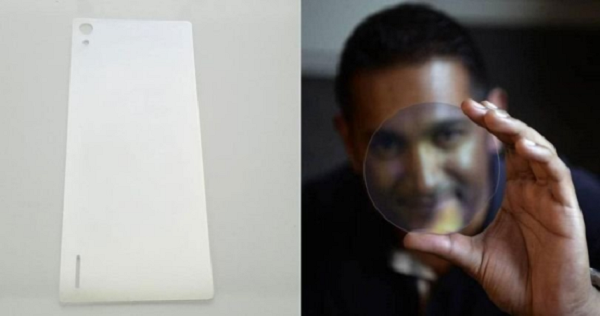

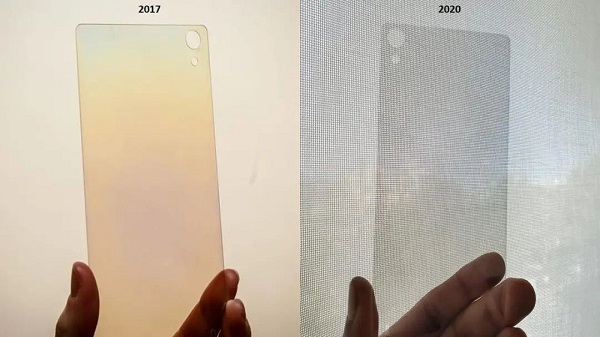

在消费领域，Akhan最为人所知的就是2017年制造了全世界第一款“钻石手机屏”（如下图），其坚固度和冷却速度超越了市面上几乎所有其他的材料。到2020年的时候，新款钻石手机屏的坚固度为其他流通材料的6倍，坚硬度为10倍，冷却能力为800倍以上。

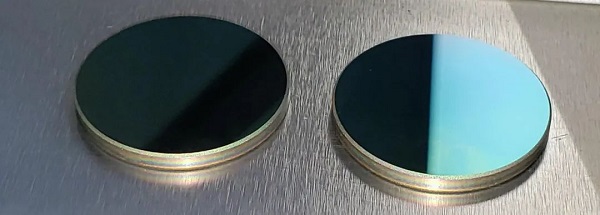

在半导体领域，Akhan去年制造了世界上第一个300毫米金刚石晶圆，这对于芯片行业来说是十分重要的突破。创始人Adam Khan表示，金刚石将有助于推动半导体材料超越摩尔定律。
这次融资2000万美元的主要用途，是拓展一个名为“一号钻石矿”（Diamond Mine 1）的生产项目，即制造那些主要用于半导体行业的钻石材料。 目前Akhan公司的产品在五个领域内十分活跃：电子消费品、航空、国防、汽车、通信。从已经公开的材料来看，不少媒体比较倾向于宣传Akhan的“钻石手机屏幕”，毕竟这比较能在大众层面引发共鸣。但假如我们深入研究它的产品结构，会发现半导体行业的应用才始终是Akhan真正的重点。 顺便提一下，Akhan公司本月刚刚上任的CEO Craig Mitchell（如下图），之前曾经是Xperi的总经理。Xperi专攻无线电、半导体等方面的智能技术，在该领域比较知名。有兴趣的伙伴可以自行搜索。
高电子迁移率、高热导率等优异的电学性质，决定了钻石/金刚石成为“终极半导体”，并预示将有巨大的应用量，其重要性甚至被一些媒体上升到了“国家战略”的高度。在天然钻石日益稀缺、供应受限的今天，也只有培育钻石/金刚石行业才能扛起这面战略大旗了。 以上信息请谨慎参考。 来源：钻石观察微信公众号 |
 |
