感谢热心的伙伴在后台私信我们“ 关注一下 Diamond Foundry 近期的一个大动作 ”，今天的文章就大概说一说这个事件。由于材料较少，且大部分为德文，所以如果我们在解读时出现不准确的地方，还望各位海涵和指正。

11月15日，EQS News发布了一则新闻：在WTS Advisory （德国知名财务咨询公司）的牵线和服务下，美国培育钻石企业 Diamond Foundry通过收购的方式向德国 Audiatec公司进行投资。

Audiatec 是 Augsburg Diamond Technology GmbH 的简称，中文名为“奥格斯堡钻石技术公司”，成立于2015年。它的主要工艺是 使用化学气相沉积法（CVD）将单晶金刚石沉积在异质基板上 ，目前是德国乃至全球顶尖的大尺寸单晶金刚石晶圆研发和生产商。公司有两位CEO （ Stefen Gsel l 和 Martin Fischer ，如下图） ，分别负责不同的工作。

▲ 图源：Audiatec官网

六个月前， Gsell （上左）曾经在领英上发布了直径超过 3英寸（76.2mm）的晶圆照片 （如下图，直径为81mm），引起了业内的关注和讨论。 现在这张照片也能在 Diamond Foundry 的官网首页上找到。

▲ 图源：领英

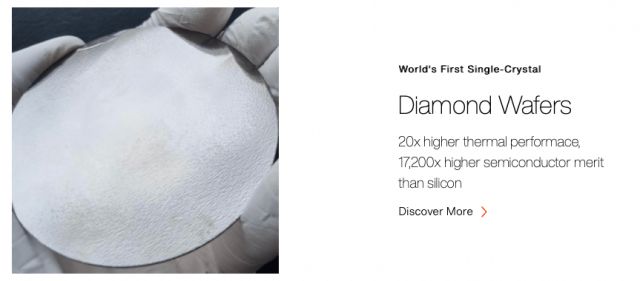

▲ 图源：Diamond Foundry官网

据悉，目前Audiatec正在研发 （或已研发成功）直径超过4英寸（>101.6mm）的金刚石晶圆。

顺便通俗地解释一下关于晶圆在半导体领域的作用：其实晶圆就像一大块“地基”，芯片就像在这片地基上盖好多“房子”（如下图）。地基自然是越大越好、越稳越好，这样盖的房子才能好好工作。现在硅材料晶圆的直径可以达到12英寸，而金刚石材料虽然在性能上远超硅材料（被誉为“终极半导体材料”），但如何提升晶圆尺寸始终是（其中一个）瓶颈。致力于发展半导体行业的国家和企业，无一不在这方面进行巨额的投资。

目前就全球范围来看，在金刚石领域里，Audiatec的尺寸已经是极限了。

▲ 图源：网络

这次的收购事件充分彰显了 Diamond Foundry 在半导体行业的愿景心。 据德国媒体的报道，两家公司已经就未来的长期发展达成了高度的一致，并且都很满意这次的强强联合。

完成收购后，Audiatec的两位CEO还会继续留在公司里，而另一位叫 Matthias Schreck 的资深博士 （创始人之一）将离开团队。

关于这位“马博士”，我们能找到的资料很少，只知道他生于1961年，自1991年以来一直负责奥格斯堡大学物理研究所的钻石研究工作。1993年，“马博士”在硅上金刚石异质外延领域首次获得了成功。自1998年起，他的研究重心一直在铱表面的生长领域。

不管怎么说，Diamond Foundry在半导体领域的雄心已经 非常明显了。这或许和它的股东构成有关，但从另一个角度看，相比生产那些用于消费市场的培育钻石而言，能够在万亿级的半导体赛道上一骑绝尘似乎有更大的吸引力。

注：2021年全球半导体市场总规模为5559亿美元，比2020年上升26.2%。其中：

- 中国市场规模1925亿美元，增幅27.1%；

- 美国市场增幅27.4%

- 欧洲市场增幅27.3%

- 日本市场增幅19.8%

数据源：SIA（美国半导体行业协会）

咱们中国的CVD企业，是否能从中获得一些灵感呢？
