热管理的挑战与解决方案

 根据Diamond Foundry公司电气工程师R. Martin Roscheisen的介绍，芯片中的一个不为人知的秘密是，超过一半的能量以晶体管泄漏电流的形式浪费掉。为了应对这一问题，Roscheisen和其他工程师们正在探索一种创新的解决方案：将微小的合成金刚石颗粒嵌入芯片中，以提高散热效果。金刚石不仅是已知最硬的材料，它的导热性能也异常出色。布里斯托大学物理化学家Paul May指出，金刚石的导热能力比铜强几倍，而铜通常用作芯片散热器的材料。

 金刚石之所以拥有极佳的导热性能，主要得益于其原子结构：每个碳原子与四个邻近的碳原子紧密结合，形成坚固的晶格结构，这种强力的键使得热量能够有效地通过晶体传递。实际上，许多高端电子产品已经开始采用金刚石热扩散器，未来PC和智能手机的处理器也可能会配备这种散热技术。

图片来源：Diamond Foundry

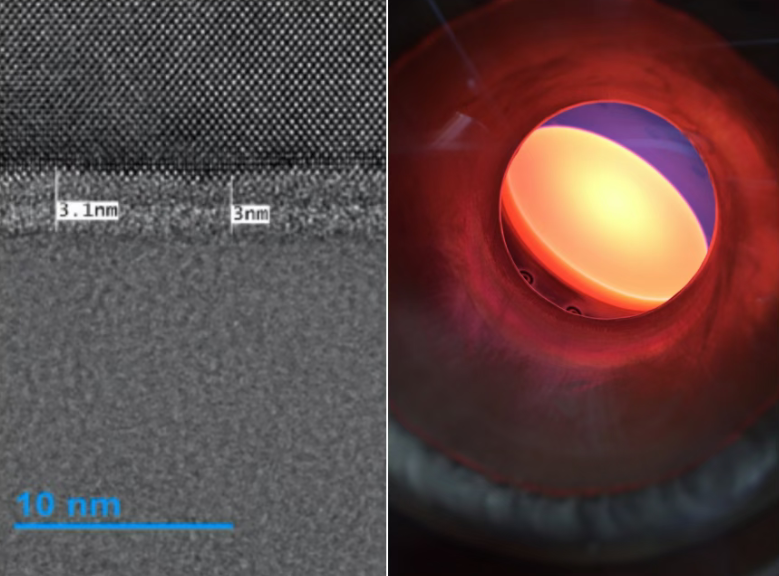

  在Diamond Foundry的一项实验中，通过透射电子显微镜观察到的金刚石与硅直接键合的原子结构图。图中为合成钻石的等离子体反应室。

 为了让这种技术实现商业化，Roscheisen的公司正在努力生产单晶金刚石层，并将其附着在硅基芯片的底部。相比于多晶金刚石层，单晶金刚石层的导热效果更佳，但其生产难度和成本也较高。与此同时，Element Six公司（隶属于De Beers）也开始将金刚石用于计算机芯片散热。该公司近年来推出了一种创新的铜-金刚石复合材料，这种材料在导热性能上超越了单独的铜，同时比纯金刚石更加经济。Element Six的业务发展负责人Bruce Bolliger表示，这种复合材料能够提供最佳的热管理解决方案，有助于提升芯片的性能并延长其使用寿命。

 多晶金刚石与芯片功能的创新

 斯坦福大学的电气工程师Srabanti Chowdhury也在利用金刚石技术开发更高效的计算机芯片。传统的提升芯片速度的方式是缩小晶体管并将更多晶体管压缩在硅片上，但随着物理限制的逼近，这种方法已经面临瓶颈。为了突破这一瓶颈，Chowdhury的团队尝试使用多晶金刚石层来转移热量。与单晶金刚石相比，多晶金刚石更易于制造，但其在水平方向上的导热性能较差，这使得其在大规模芯片应用中面临一定挑战。

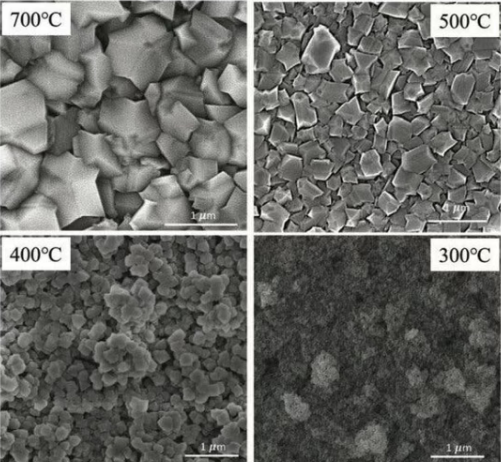

 斯坦福大学Srabanti Chowdhury实验室中不同温度下生长的钻石的扫描电子显微镜照片，较低温度下生长的钻石通常晶体结构较差。

 此外，金刚石通常需要在超过1300华氏度的高温下生长，这对硅基芯片来说温度过高，因此团队尝试在较低温度下沉积金刚石。然而，较低温度下的晶体形成存在难题。尽管如此，Chowdhury博士和她的团队依然在克服这些障碍，推动着这一技术的前沿研究。这项研究部分由美国国防部的DARPA资助，显示出巨大的潜力。

 未来展望

 这一领域的突破对计算能力的提升具有重要意义。DARPA项目经理Yogendra Joshi指出，将低温技术与其他散热方法相结合，可能会解锁当前无法实现的计算能力。Chowdhury博士表示，在人工智能发展速度加快的背景下，热管理问题的解决变得异常紧迫：“随着人工智能的迅猛发展，热量问题如同曲棍球棒般迅速增加，变得前所未有的关键。”

 随着金刚石技术的不断进步，未来的数据中心和计算机芯片将能够以更高效、更节能的方式运行，同时也为更高性能的人工智能计算打下基础。
