金刚石的多元应用:不仅仅是散热

2025-12-25 10:00 收藏 邀请

金刚石,作为自然界最硬的物质,不仅仅局限于传统的热学领域,其独特的物理性质使其在多个领域展现出巨大的应用潜力,从光学、声学、力学到半导体,金刚石的多重应用正在成为技术革新的重要推动力。热学应用:突破芯 ...


金刚石,作为自然界最硬的物质,不仅仅局限于传统的热学领域,其独特的物理性质使其在多个领域展现出巨大的应用潜力,从光学、声学、力学到半导体,金刚石的多重应用正在成为技术革新的重要推动力。


热学应用:突破芯片散热的极限

在高性能计算、人工智能和5G/6G通信技术快速发展的背景下,芯片的热流密度不断攀升,传统散热材料如铜基散热器和热管逐渐接近极限。面对这一挑战,金刚石凭借其卓越的导热性能,逐渐成为高功率芯片散热的理想材料。


金刚石的热导率高达2000-2500W/(m·K),约为铜的四倍,铝的八倍以上,这种天然优势使其成为应对极限热通量的解决方案。当前,金刚石在热学应用中的发展呈现出以下两种主要形式:


  • 金刚石填料将金刚石颗粒作为填料加入到导热凝胶、导热垫等材料中,显著提高材料的导热能力。例如,华为通过金刚石颗粒填料的专利技术,验证了其在热传导效率上的优势。实验表明,相较于传统的硅脂等导热材料,金刚石填料显著提升了导热性能。

  • 金刚石热沉片金刚石热沉片因其高热导率、低热膨胀系数,广泛应用于光通讯、航天航空、新能源汽车及5G基站等领域。最新的研究将金刚石与微通道冷却技术结合,开发出金刚石微通道基板,这一创新应用被视为解决极端热通量问题的有效途径。

金刚石的热学优势不仅在传统电子设备中发挥作用,还在量子计算和射频技术等前沿领域展现出巨大的潜力。


光学应用:从量子传感器到光学窗口

金刚石不仅是热的良导体,其光学性能也使其在光学领域大放异彩。金刚石在固体材料中的透光谱最宽,从紫外的225nm到红外的25μm,具有卓越的透过性。这一特性使金刚石成为制作现代红外光学窗口的理想材料


此外,金刚石在量子光学领域的应用也日益引起关注。金刚石中的“氮-空位中心”(NV centers)因其独特的量子态,成为量子传感器领域的理想单元。

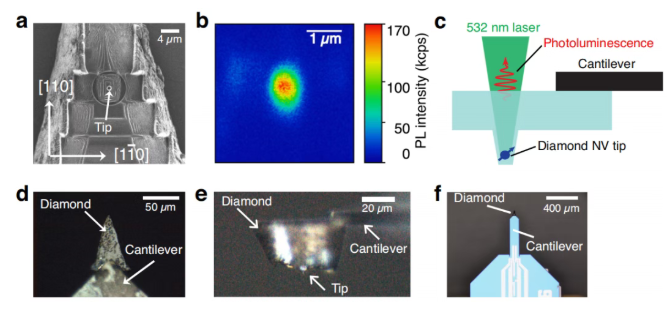

  • 量子传感器日本筑波大学团队在《自然通讯》上发表的研究成果,展示了通过金刚石中的NV中心制造的超快非线性光子传感器。该传感器突破了传统电光传感器的衍射极限,实现了飞秒级时间分辨和纳米级空间分辨的电场探测,能够为半导体器件失效机理研究提供新的工具。

这一突破表明,金刚石在量子传感器中的应用不仅限于理论探讨,更正在为实际的技术进步提供切实支持。金刚石的量子特性使其在高精度探测、量子计算和量子通信领域的应用前景愈发广阔。


声学应用:深海探测与高保真音频

金刚石的独特声学性能使其在声学领域的应用潜力巨大。金刚石具有超高声速(高达18000 m/s),这使得声波在其内部传播速度极快。这样的特性不仅提升了声纳系统的反应速度,还使得换能器能够在更小的体积内实现更高的性能输出。

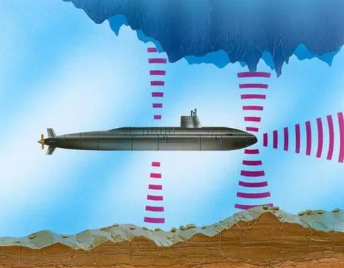

  • 深海探测金刚石的超高声速使其成为声纳换能器材料的理想选择。与传统的压电陶瓷和聚合物材料相比,金刚石的高弹性模量和机械强度使其在深海高压、高温、强辐射等极端环境中,依然保持稳定性能。这使得金刚石换能器能够满足深海探测等高精度需求,具有重要的军事和科研价值。


  • 高保真音频在音频领域,金刚石高音喇叭的频率响应已达60 kHz,超出了人耳的听觉范围。这一特点使得金刚石在高频扬声器中应用,能够提供更加清晰和真实的音质。金刚石喇叭振膜的高响应性能大幅提升了音色的完整性,为高保真音频设备提供了革命性的技术支持。



力学应用:超精密加工与复合材料创新

金刚石的极高硬度和化学稳定性使其在精密加工和极端条件下的应用中具有独特价值。作为“材料之王”,金刚石在高端切削工具、超精密加工等领域发挥着重要作用。然而,金刚石的韧性相对较差,限制了其在复杂应力环境下的应用。

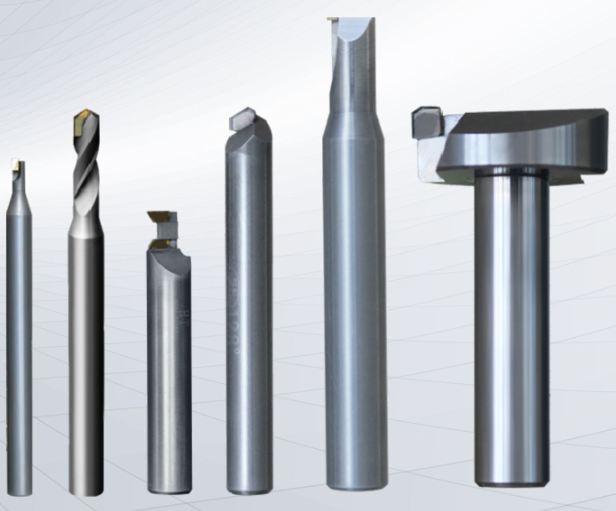

  • 超精密加工在超精密加工中,金刚石作为CVD单晶材料,能够加工出极高的平直度和锋利度。其超光洁表面和无缺陷的切削使得加工过程中表面粗糙度达到镜面效果,这对于微电子制造和纳米技术等领域至关重要。

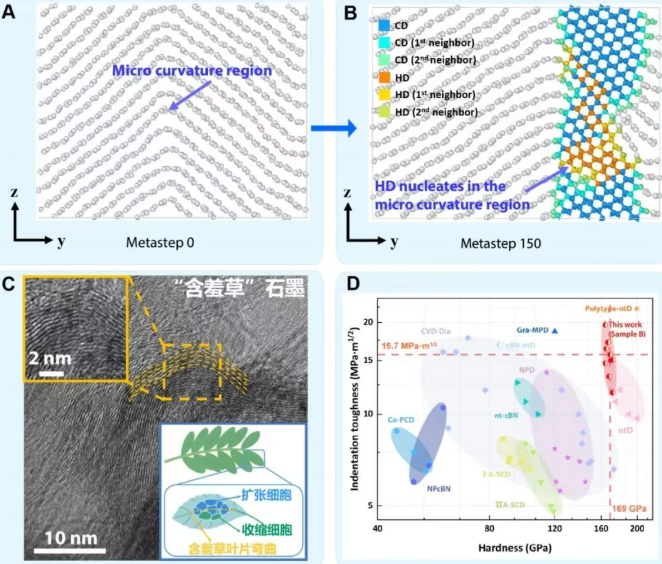

  • 金刚石复合材料吉林大学研究团队通过“仿生曲率诱导”设计思路,成功提高了金刚石复合材料的韧性。这一技术的突破使得金刚石复合材料在高温高压环境下表现出优异的综合力学性能,维氏硬度达169 GPa,断裂韧性提升超过100%,使得金刚石在高强度机械应用中的潜力进一步得到释放。



电学与半导体应用:探索“终极半导体”的潜力

金刚石具有独特的电学性质,其禁带宽度高达5.5eV,电阻率可达到1×10¹² Ω·m,介电常数为5.5。这些特性使金刚石在极端恶劣的辐射环境中成为理想的探测器材料。


金刚石在半导体领域的应用正在得到迅速推进,CVD金刚石由于其高热导性、低功耗和高频率等优势,被誉为“终极半导体”材料。


  • 高频电子器件金刚石作为半导体材料在高功率、高频电子器件中的应用,正成为全球范围内的研究热点。各国的研究团队正在加速CVD金刚石在半导体领域的应用开发,预计未来将在高效能电子设备中占据重要位置。

  • 量子技术应用金刚石中的氮空位缺陷(NV中心)为量子计算和量子通信提供了理想的材料。金刚石的超宽禁带使其在量子比特的制备和量子网络的应用中展现出巨大潜力。全球已有超过200个学术团体致力于金刚石量子技术的研究,尤其是量子比特、量子传感器和量子通信中的应用。



最后

金刚石不仅仅是散热领域的佼佼者,它在光学、声学、力学以及半导体等多个领域展现出巨大的应用潜力。随着技术的不断进步,金刚石作为“材料之王”的地位将愈加巩固,成为未来科技发展的关键材料。从量子计算到深海探测,金刚石的多重应用将为各行各业带来前所未有的创新机遇,推动新一轮的技术革命。
