本文主要围绕宽禁带半导体器件在电动汽车功率转换器中的最新进展，重点分析了碳化硅（SiC）、氮化镓（GaN）以及新兴的金刚石和氧化镓（Ga₂O₃）材料的特性、制造挑战和器件性能。以及这些材料在牵引逆变器、车载充电器（OBC）、DC-DC转换器等EV关键系统中的适用性，并结合技术成熟度、研究差距和未来趋势，展望了宽禁带技术在电动出行中的应用前景。

宽禁带半导体的材料特性

电动汽车的能量转换核心是功率电子转换器，其性能高度依赖半导体开关器件。硅材料因带隙较窄（1.12 eV），在高电压、高温和高压频操作方面受限，已难以满足下一代高密度、高效率EV动力系统的需求。

宽禁带半导体带隙通常超过2 eV，具有更高的击穿电场、更低的导通电阻和优异的热导率。主要材料包括：

• 碳化硅（SiC）
  最成熟的宽禁带技术，带隙3.26 eV，击穿电场3–5 MV/cm，热导率3.0–4.9 W/cm·K（约为硅的3倍）。4H-SiC是功率器件主流聚型，已实现150 mm晶圆量产，200 mm即将商用。SiC MOSFET在800 V以上高压系统中表现出色，可显著降低导通和开关损耗，提升逆变器效率数个百分点，增加车辆续航。主要挑战在于SiC/SiO₂界面陷阱密度高，但氮钝化等技术已大幅改善可靠性。在低温（深冷）环境下，高压SiC器件导通电阻和开关损耗会显著增加，不适合极端低温应用。

• 氮化镓（GaN）
  带隙3.4 eV，凭借AlGaN/GaN异质结形成的二维电子气（2DEG），电子迁移率高达2000 cm²/V·s，导通电阻极低，开关频率可达MHz级。GaN在高频、中压（<650 V）应用中优势明显，可大幅缩小车载充电器和DC-DC转换器的无源元件体积与重量。低温下GaN性能反而提升，导通电阻降低，开关速度更快，非常适合极端环境。但GaN缺乏廉价本征衬底，多在硅上外延生长，存在晶格失配和缺陷问题；增强型（常关型）器件制造也较复杂。

• 金刚石
  超宽禁带（5.47 eV），理论击穿电场20 MV/cm，热导率22 W/cm·K（SiC的5倍以上），理论性能远超其他材料，已报道近10 kV肖特基二极管和极高Baliga优值。但n型掺杂困难、衬底成本高，金刚石功率器件的商业化可能还需要时间，但其在超高压和高温应用中的潜力无可比拟。

• β-氧化镓（Ga₂O₃）
  带隙4.5–4.9 eV，击穿电场8 MV/cm，可通过熔体法（如Czochralski）生长大尺寸单晶衬底，制造成本潜力低。主要缺陷是热导率极低（0.1–0.3 W/cm·K），需先进冷却方案；p型掺杂困难，器件多为单极型。适合未来超高压应用。

材料性能比较与EV应用适配性

不同材料的特性决定了其在EV不同子系统中的最佳应用场景：

• 牵引逆变器（高压、800 V+系统）
  SiC最优。高压能力强、热导率高、冷却系统简单，已广泛取代硅IGBT，提升效率并延长续航。

• 车载充电器（OBC）和DC-DC转换器
  GaN最佳。高频操作使无源元件体积大幅缩小，实现3–5 kW/L以上功率密度，减轻车重并降低成本。

• 无线充电（WPT）
  GaN高频特性天然适配数百kHz至MHz谐振转换器。

• 超高压未来场景（如重型卡车、电网接口）
  金刚石和Ga₂O₃最具潜力，可简化拓扑、减少串联器件。

低温性能方面，GaN和硅表现优异，而高压SiC性能下降，需根据应用场景谨慎选择。

金刚石在高效EV功率转换器中的潜在应用与工程展望

金刚石因超宽禁带与极高热导，被视为超越SiC/GaN的下一代材料。主要挑战是n型掺杂困难（磷/氮深能级，低室温激活率）和大尺寸单晶衬底成本高，但近期进展显著。

• 日本Power Diamond Systems（PDS）在SEMICON Japan 2025展示实时操作金刚石功率MOSFET原型，计划2026财年发货样品，用于EV逆变器和卫星。

• 法国Diamfab推进4英寸合成金刚石晶圆，构建欧洲金刚石生态，针对功率电子，预计2026工业化原型。

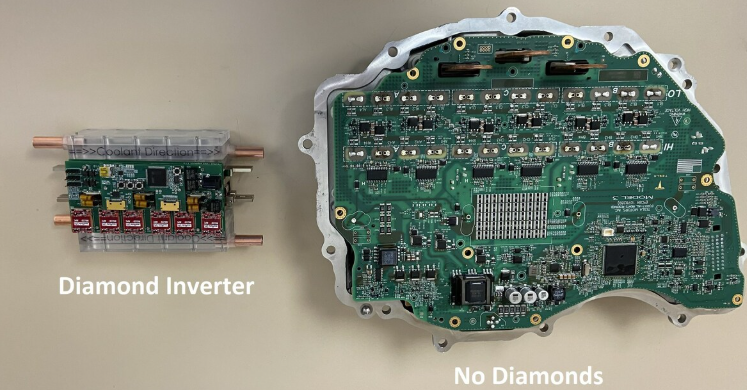

• Diamond Foundry Perseus原型（2023年）示范体积比Tesla Model 3逆变器小6倍、功率密度更高。

结论与展望

宽禁带半导体正在重塑电动汽车功率电子格局。SiC主导高压牵引逆变器，GaN引领高频高密度应用，而金刚石和Ga₂O₃代表超高压、极端环境的未来方向。材料选择需综合考虑电压等级、开关频率、热管理和成本。

当前主要挑战包括：SiC界面优化、GaN高压可靠性和金刚石/Ga₂O₃的掺杂与衬底问题。随着制造工艺成熟，宽禁带器件将进一步提升电动汽车效率、续航和充电速度，同时推动电力电子在电网、工业和航空领域的广泛创新。
