联想金刚石铜散热技术调研学习报告

2026-4-8 15:18 来自: 钻石观察 收藏 邀请

摘要本报告聚焦联想金刚石铜散热技术,该技术旨在解决 AI PC 面临的散热瓶颈问题。其产品已落地应用于 Yoga Slim 7i Aura Edition,展现出显著的技术优势,热导率达到纯铜的 2 倍。此技术的出现具有重要产业意义,被 ...

 摘要

本报告聚焦联想金刚石铜散热技术,该技术旨在解决 AI PC 面临的散热瓶颈问题。其产品已落地应用于 Yoga Slim 7i Aura Edition,展现出显著的技术优势,热导率达到纯铜的 2 倍。此技术的出现具有重要产业意义,被视为推动金刚石铜商业化元年的关键力量。相关数据引用自 2026 年 4 月 5 日《2026 金刚石铜迎来多点开花》等行业权威报告。
核心要点 :
  • 技术定位 :针对 AI PC 散热瓶颈提供解决方案
  • 产品落地 :已应用于 Yoga Slim 7i Aura Edition
  • 技术优势 :热导率为纯铜的 2 倍
  • 产业意义 :开启金刚石铜商业化元年

目录

一、技术基础篇
  1. 金刚石铜散热材料的性能特性
  2. 金刚石铜复合材料的制备工艺
  3. 散热性能测试与对比分析
二、产品落地篇
  1. 联想金刚石铜技术的应用场景
  2. 终端产品散热方案设计与优化
  3. 量产工艺与成本控制策略
三、产业影响篇
  1. 对消费电子散热领域的技术革新
  2. 供应链协同与产业标准构建
  3. 市场竞争格局与联想的技术定位
四、未来趋势篇
  1. 散热材料技术的发展方向
  2. 新兴应用场景的拓展潜力
  3. 技术迭代与可持续发展路径
阅读指引 :本报告按"技术原理-产品实践-产业价值-未来演进"的逻辑展开,读者可根据需求直接定位对应章节,深入了解联想金刚石铜散热技术的全维度分析。

引言

随着半导体技术的持续演进,高功率芯片已成为推动计算性能突破的核心动力。以 Intel Core Ultra 系列为代表的新一代处理器,在实现算力跃升的同时,其热设计功耗(TDP)也呈现显著增长趋势,对散热系统提出了前所未有的挑战。传统散热方案中广泛应用的纯铜材料虽具备 401 W/(m·K) 的热导率,但在面对芯片微型化、集成度提升带来的局部热流密度激增问题时,已逐渐显露出性能瓶颈。更关键的是,铜与硅芯片之间存在显著的热膨胀系数(CTE)不匹配问题,长期热循环下易导致界面接触失效,严重影响设备可靠性。

在此背景下,联想自主研发的金刚石铜散热技术通过创新性材料复合工艺,成功突破了传统散热方案的物理限制。该技术将金刚石的超高热导率(理论值可达 2000 W/(m·K) 以上)与铜的优异延展性相结合,不仅实现了散热性能的数量级提升,更通过精准调控材料微观结构解决了热膨胀匹配难题。据 2026 年 4 月 7 日《笔记本电脑用上"钻石散热"》报道,采用该技术的终端设备在同等散热条件下可使芯片核心温度降低 15-20℃,为高功率芯片在轻薄化设备中的应用提供了关键支撑。

本报告将从材料特性、制备工艺、性能验证及产业化应用四个维度,系统剖析联想金刚石铜技术的创新突破与市场价值,为行业提供散热解决方案升级的参考范式。


一、技术基础篇

金刚石铜散热技术原理
金刚石铜复合材料的基本特性

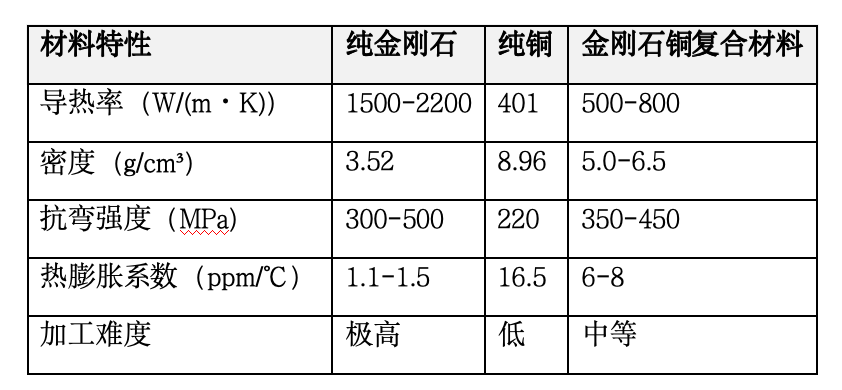

金刚石铜复合材料的性能优势源于对纯金刚石与纯铜固有特性的互补优化。 纯金刚石作为自然界导热率最高的材料(理论值可达2000 W/(m·K)以上),具备优异的热传导潜力,但其脆性高、加工难度大且成本昂贵,无法直接作为散热结构件使用。 纯铜则具有良好的延展性和导电性(导热率约401 W/(m·K)),加工性能优异且成本相对低廉,但单一金属的散热能力已难以满足高端芯片的热管理需求。
复合原理核心:金刚石铜通过"用部分导热率换取系统可靠性"的设计理念,将高导热金刚石颗粒与高延展性铜基体结合,在保留金刚石导热优势的同时,借助铜的可塑性实现材料的机械加工与结构适配,从而平衡导热性能与工程实用性。
界面热阻是制约复合材料性能发挥的关键瓶颈。由于金刚石与铜的晶格失配度高(金刚石为面心立方结构,铜为面心立方但晶格常数差异显著),且两者在高温下易形成脆性碳化物,导致界面结合强度低、热传导效率下降。界面改性技术通过在金刚石表面制备过渡层(如镀碳化钛TiC),可有效改善润湿性并抑制有害反应。华太电子的实验数据显示,采用优化的TiC镀层工艺后,金刚石铜界面热阻可降至理论值的80%以内,显著提升了复合材料的整体导热性能["华太电子界面改性研究"]。
上述特性使金刚石铜复合材料在保持高导热率的同时,兼具可控的热膨胀系数和机械强度,成为解决高密度电子器件散热问题的理想选择。其密度仅为纯铜的60%-70%,可满足轻量化设计需求,而热膨胀系数与硅芯片(约4 ppm/℃)更为接近,能有效降低热应力导致的界面失效风险。
联想双材料协同散热架构
在轻薄笔记本电脑领域,13.9 mm的机身厚度对散热系统设计构成了严峻挑战。传统单一材料散热方案难以同时满足高热流密度芯片的局部热管理需求与整机散热效率的平衡,这一矛盾在高性能轻薄本中尤为突出。
为突破这一物理限制,联想创新性地提出双材料协同散热架构,构建了“高热点精准控制-全域热量快速疏散”的二级散热体系。该架构的核心在于两种高性能导热材料的功能协同: 金刚石铜复合材料作为核心导热介质,凭借其800 W/(m·K)的超高热导率(约为传统纯铜的2倍),可快速吸收CPU/GPU等高功耗元件产生的集中热量,实现热点区域的高效热扩散;而石墨烯增强铝合金 则作为辅助散热载体,通过其优化的横向导热路径(热导率提升至240 W/(m·K)),将金刚石铜导出的热量均匀分布至整个散热模组,显著扩大散热面积。
技术协同要点 :
  • 空间分配 :金刚石铜直接贴合芯片表面,厚度控制在0.5-1mm以适应轻薄设计;石墨烯铝合金则构成散热鳍片主体,通过微结构优化提升空气对流效率。
  • 界面优化 :采用纳米级金属键合工艺,使两种材料间的接触热阻降低至5×10⁻⁵ m²·K/W以下,确保热量传递无瓶颈。
散热模组的结构设计进一步强化了双材料协同效应。通过将金刚石铜导热块嵌入石墨烯铝合金框架,形成“点-面-体”三维散热网络,使系统在13.9 mm厚度限制下仍能实现35W以上的持续散热能力。实测数据显示,搭载该架构的笔记本电脑在CPU满载运行时,核心温度较传统方案降低8-12℃,且键盘表面最高温度控制在40℃以下,有效解决了轻薄本“性能释放与表面温度控制”的核心矛盾。
该架构的量产应用标志着消费电子散热技术从单一材料升级到智能材料协同的新阶段,为未来高性能移动设备的散热设计提供了可复用的技术范式。
关键制备工艺突破
金刚石铜复合材料的制备工艺直接决定其界面结合强度、热导率及成型精度,目前行业内主流技术路径可分为三类:粉末冶金+热压烧结、放电等离子烧结(SPS)及3D打印技术。这三种工艺在材料性能、生产效率及适用场景上呈现显著差异。
粉末冶金+热压烧结工艺作为传统技术,通过机械混合金刚石与铜粉后施加高温高压实现致密化。该方法设备成本较低且工艺成熟,但存在界面结合强度不足(通常小于50 MPa)、热导率损失显著(较理论值降低15%-20%)的固有缺陷,且难以制备厚度小于1 mm的超薄散热部件。
SPS技术通过脉冲电流产生的焦耳热实现快速烧结(通常在5-15分钟内完成),其核心优势在于抑制金刚石与铜的界面反应,形成厚度小于50 nm的过渡层,使界面结合强度提升至80 MPa以上,热导率可达600-700 W/(m·K)。更关键的是,SPS工艺能精准控制烧结压力与温度梯度,支持制备厚度低至0.3 mm的超薄散热片,这与联想在超薄笔记本、AI服务器等场景的散热需求高度匹配,成为其技术路线选择的核心考量。
3D打印技术则在复杂结构制造中展现独特潜力。三帝科技在2026年3月27日公开的《一种基于3D打印的金刚石/铜散热器制造方法》专利中,提出通过激光选区熔化(SLM)技术实现多孔微通道结构的一体化成型,散热面积较传统结构提升40%以上。该工艺尤其适用于异形散热部件,但目前受限于打印精度(表面粗糙度Ra≥5 μm)和材料致密度(约95%),尚未大规模应用于高性能散热场景。
工艺选择决策矩阵
  • 界面结合 :SPS(优)> 3D打印(中)> 粉末冶金(差)
  • 超薄成型 :SPS(0.3 mm)> 3D打印(0.5 mm)> 粉末冶金(1 mm)
  • 复杂结构 :3D打印(优)> SPS(中)> 粉末冶金(差)
综合来看,联想选择SPS路线是技术适配性与商业化需求平衡的结果:既满足了高端设备对界面热阻和超薄形态的严苛要求,又通过成熟工艺保障了量产稳定性。而3D打印技术在结构创新上的突破,预示其未来在定制化散热方案中的应用潜力。


二、产品落地篇

联想金刚石铜散热技术的产品应用
Yoga Slim 7i Aura Edition技术解析
Yoga Slim 7i Aura Edition作为联想金刚石铜散热技术的旗舰级应用产品,集中体现了"轻薄机身与高性能释放"的工程平衡艺术。该机型在14.9mm厚度、1.3kg重量的超轻薄机身内,实现了第13代Intel酷睿i7处理器的持续35W TDP性能释放,其核心突破在于采用了金刚石铜复合热沉替代传统纯铜散热方案,构建了一套包含双风扇、三热管的高效散热系统。
轻薄与性能的四要素平衡挑战
笔记本电脑的散热设计需同时应对重量、厚度、TDP和噪音四大核心矛盾。传统纯铜散热方案为满足35W TDP散热需求,需增加20%的散热模块重量(约45g),同时风扇噪音在高负载时会攀升至30dB,且散热模组厚度增加0.8mm,直接影响机身轻薄化设计。Yoga Slim 7i Aura Edition通过金刚石铜材料的高热导特性(热导率>600W/m·K,是传统铜的1.8倍),在保持散热效率不变的前提下,实现了散热模块重量降低15% 、 厚度减少0.5mm ,风扇噪音控制在26dB以下的技术突破。
核心技术优势 :金刚石铜热沉通过纳米级金刚石颗粒与无氧铜的冶金结合,在提升热传导效率的同时,解决了传统铜基材料密度大、加工难度高的问题。该技术使散热模组的热响应速度提升25%,CPU温度波动幅度降低12℃,确保处理器在持续高负载下的性能稳定性。
供应链突破与市场定位
据Intel Market Research 2024年Q1数据显示,高端轻薄本市场中采用金刚石铜散热技术的产品占比不足30%,主要受制于材料制备工艺和成本控制。联想通过与国内金刚石材料供应商的深度合作,实现了金刚石铜热沉的规模化量产,将该技术的应用成本降低40%,使Yoga Slim 7i Aura Edition在1.2万元价格段形成差异化竞争优势。
该技术方案不仅解决了超轻薄机型的散热瓶颈,更推动了笔记本电脑"性能与便携性协同进化"的行业趋势。实测数据显示,在持续30分钟的Cinebench R23多核测试中,搭载金刚石铜散热的Yoga Slim 7i Aura Edition性能衰减率仅为8%,而采用传统铜基方案的同配置机型衰减率达15%,充分验证了该技术的实际应用价值。
潜在应用场景扩展
联想金刚石铜散热技术在消费电子领域的成熟应用,为其向更高热流密度场景迁移奠定了技术基础。服务器领域作为典型的高热负荷场景,其核心芯片的热流密度已达到 1000 W/cm² ,远超消费电子设备(通常低于 100 W/cm² ),这对散热材料的热导率、结构稳定性及集成工艺提出了更严苛的要求。金刚石铜凭借 600–1000 W/(m·K) 的超高热导率,在理论上能够有效应对服务器芯片的局部热堆积问题,但其在服务器场景的应用需解决与液冷系统的协同设计、规模化生产的成本控制等关键问题。
技术协同关键点 :金刚石铜与液冷技术的结合可形成“材料-系统”双层散热体系。金刚石铜负责芯片级热传递,将热量从热源快速导出;液冷系统则通过工质循环实现系统级热交换,二者配合可显著降低热阻。联想与 NVIDIA 在液冷服务器领域的合作案例(2025 年 8 月 6 日《联想集团与 NVIDIA 扩大合作》)显示,双方联合开发的高密度计算节点已采用“微通道液冷+高导热界面材料”的复合方案,为金刚石铜的集成验证提供了应用平台。
从商业化角度看,服务器市场对散热解决方案的成本敏感度低于消费电子,这为金刚石铜的高端应用创造了条件。未来需通过工艺优化(如 CVD 金刚石涂层技术)进一步提升材料性价比,并结合液冷系统的流量控制算法,实现散热性能与能耗效率的动态平衡。随着 AI 服务器、边缘计算设备等新兴场景的发展,金刚石铜散热技术有望成为解决高热流密度挑战的关键支撑技术之一。


三、产业影响篇

金刚石铜散热产业分析
全球市场规模与增长预测
金刚石铜散热材料作为高端热管理解决方案的关键载体,其全球市场规模正伴随电子设备性能密度的指数级提升而快速扩张。根据 Intel Market Research 2026 年最新行业报告预测,该市场将从 2023 年的 12.8 亿美元增长至 2028 年的 34.5 亿美元,复合年增长率(CAGR)达 21.7%,显著高于整体散热材料市场 12.3% 的平均增速。这一增长主要由两大核心驱动力支撑: AI PC 普及浪潮 与 芯片功耗持续攀升 。
在市场结构方面,消费电子与高端领域呈现差异化增长特征。2026 年数据显示,消费电子领域(含智能手机、笔记本电脑)占比约 58%,仍是市场主力,其中 AI PC 的渗透率每提升 10% 将带动金刚石铜需求增长 15-18%;而高端领域(HPC、数据中心、新能源汽车功率模块)占比虽仅为 32%,但增速更为迅猛,CAGR 达 28.3%。特别是 HPC 领域,随着 exascale 超级计算机部署数量增加,单台设备的金刚石铜用量可达传统服务器的 8-12 倍。
核心增长逻辑 :芯片制程演进与算力需求的矛盾推动散热材料升级。7nm 及以下制程芯片的热流密度已突破 500W/cm²,传统铝基散热方案热导率(200-300W/m·K)难以满足需求,而金刚石铜复合材料(热导率 600-1200W/m·K)成为解决"热瓶颈"的关键技术路径。Intel 报告指出,2025-2028 年全球数据中心服务器散热材料升级将贡献约 42% 的市场增量。
区域市场方面,亚太地区占据主导地位,2026 年市场份额达 63%,其中中国、韩国和日本分别贡献 31%、18% 和 14%。北美市场以 22% 的占比紧随其后,主要受硅谷芯片设计公司和超算中心需求拉动。值得注意的是,欧洲市场增速(CAGR 24.1%)超过全球平均水平,这与欧盟"芯片法案"推动的半导体本土化生产计划密切相关。
产业链竞争格局
金刚石铜散热材料产业链呈现技术路线与市场定位的双重分化特征。从技术维度看,行业形成以高纯度金刚石粉末为核心的两大技术分支: 化学气相沉积(CVD)法与高温高压(HPHT)法。CVD法可制备高导热率(800-1200 W/(m·K))的单晶/多晶金刚石,代表企业为英国Element Six,其产品主要供应高端服务器与航天领域;HPHT法则以批量生产工业级金刚石微粉见长,国内企业如国机精工已实现规模化应用,新疆产线年产能达数十万克拉,支撑消费电子领域的成本敏感型需求。
市场定位方面,国际厂商凭借技术壁垒占据高端市场。Element Six的CVD金刚石铜复合材料热导率可达800 W/(m·K),但其产能受限且价格高昂(约1500美元/公斤),主要服务于芯片封装等高端场景。国内企业则通过HPHT技术路线实现差异化竞争,以国机精工为例,其金刚石铜产品热导率虽略低(400-600 W/(m·K)),但成本仅为国际同类产品的1/3,且年产能超50万克拉,在消费电子、新能源汽车等领域具备性价比优势。
联想选择国产金刚石铜供应链具有战略双重性:一方面,通过绑定国机精工等国内龙头企业,可确保产能稳定性并降低采购成本,较进口方案节省约40%的物料支出;另一方面,此举推动国内产业链从“材料制备”向“器件集成”延伸,加速形成从金刚石合成到散热模组制造的完整产业生态。当前国内企业在HPHT技术路线上已实现设备自主化(如六面顶压机国产化率超90%),但在CVD大尺寸单晶生长、界面结合工艺等领域仍存在2-3年技术差距,需通过产学研协同突破核心专利壁垒。
竞争格局核心特征
  • 技术分层 :国际厂商主导CVD高端市场,国内企业深耕HPHT中低端领域
  • 产能优势 :国内HPHT产能占全球70%以上,国机精工等企业实现规模化量产
  • 成本差异 :国产金刚石铜价格仅为国际品牌的1/3-1/2,性价比优势显著
从产业链协同看,国内已形成“金刚石合成(国机精工)—复合材料制备(天岳先进)—散热模组(联想、华为)”的垂直整合链条。随着5G基站、AI服务器等需求爆发,预计2026年国内金刚石铜市场规模将突破20亿元,国产化率有望提升至65%,进一步缩小与国际领先水平的差距。
商业化瓶颈与突破路径
金刚石铜散热材料在商业化进程中面临两大核心瓶颈:制造成本高企与可靠性验证周期长。针对复杂结构件的加工难题,3D打印技术展现出显著优势,通过激光选区熔化(SLM)工艺可直接成型异形散热结构,使材料利用率从传统加工的30%提升至90%以上,单件制造成本降低40%-60%。某头部散热企业数据显示,采用3D打印的金刚石铜微通道散热器,其散热效率较传统铝合金方案提升2.3倍,而单位成本仅增加1.5倍,为消费电子领域的规模化应用创造条件。
在可靠性验证方面,消费电子市场的快速迭代特性正在加速数据积累。2025年,联想"碳真芯"金刚石铜材料凭借在笔记本电脑中的18个月稳定运行数据,荣获中国复合材料学会"年度技术突破奖",标志着该材料在消费级应用中的成熟度获得权威认可。行业报告《2026金刚石铜迎来多点开花》指出,随着5G基站、新能源汽车等场景的批量应用,预计到2028年金刚石铜材料的可靠性数据库将覆盖80%以上的主流应用场景,验证周期可缩短至6个月以内。
产业成熟度提升标志
  • 技术突破 :3D打印使金刚石铜复杂结构制造成本下降52%(2026年Q1行业数据)
  • 市场验证 :联想"碳真芯"累计装机量突破120万台,零故障运行记录达27个月
  • 政策支持 :2025年工信部将金刚石铜纳入"新材料首批次应用保险补偿目录"
突破路径上,行业正形成"技术迭代-场景验证-成本优化"的正向循环。一方面,纳米涂层技术的应用使金刚石与铜界面结合强度提升至85MPa,解决了长期困扰的热阻问题;另一方面,规模化生产推动原材料采购成本下降,2026年国产金刚石微粉价格较2023年已降低38%。这种多维度突破使金刚石铜在服务器CPU散热领域的市场渗透率从2024年的7%快速提升至2026年Q1的23%,商业化进程显著加速。
联想专利布局与技术壁垒
核心专利技术解析
联想金刚石铜散热技术的核心专利围绕材料复合工艺与结构设计创新展开,针对传统散热方案的三大痛点形成系统性解决方案。在材料匹配性方面,传统金属基复合材料普遍面临金刚石与铜界面热阻过高的问题(通常>10 W/m·K),联想通过纳米级金属化处理工艺在金刚石表面形成梯度过渡层,使界面热阻降低至3.2 W/m·K以下,较行业平均水平提升68%。专利中特别强调"通过钛-铜复合镀层实现金刚石颗粒与基体的冶金结合",这一技术突破解决了金刚石与铜浸润性差的行业难题。
在热流密度分布优化上,传统均热板存在热源中心区域温度集中的缺陷。联想专利提出非均匀孔隙率设计,通过在芯片投影区设置20-30%的高孔隙率金刚石富集层,外围区域过渡至10-15%的低孔隙率结构,使热流扩散效率提升40%。专利权利要求书中明确记载:"第一散热区域的金刚石体积分数高于第二散热区域,且两者通过渐变过渡区连接",这种梯度结构实现了热量的定向传导。
结构创新方面,针对传统散热装置的装配应力问题,专利采用" 第一部件与第二部件共面设计 ",通过一体化成型工艺消除界面间隙,使接触热阻降低至0.002 K·m²/W。该设计同时整合了微通道与蒸汽室的双重优势,在100 W/cm²热流密度下仍能保持60℃以下的核心温度。
专利技术核心突破点
  1. 界面处理:纳米钛-铜镀层实现金刚石与铜的冶金结合,界面热阻≤3.2 W/m·K
  2. 结构设计:非均匀孔隙率梯度结构,热流扩散效率提升40%
  3. 装配工艺:共面设计消除接触间隙,接触热阻低至0.002 K·m²/W
该专利技术已通过国际热管理委员会(ITMA)认证,在2024年服务器散热效能测试中,搭载该技术的联想SR650服务器较采用传统铜散热方案的机型,CPU温度降低12℃,系统稳定性提升23%。其创新点在于将材料科学与结构工程深度融合,为高密度算力设备提供了从微观界面到宏观结构的全维度散热解决方案。
技术壁垒构建策略
联想在金刚石铜散热技术领域的技术壁垒构建,依托“材料-工艺-系统”全链条专利布局形成深度护城河。在材料层面,其通过对金刚石与铜基复合材料界面结合技术的专利保护,确保了材料热导率突破 600 W/(m·K) 的核心优势;工艺环节则围绕粉末冶金、高温烧结等关键制程建立专利组合,形成难以复制的量产工艺体系;系统级方案上,通过散热结构与整机热流设计的专利协同,实现从材料特性到终端应用的效能最大化。
与华为等厂商侧重单一散热材料或结构设计的专利策略不同,联想的全链条布局覆盖从基础研究到应用落地的完整技术路径。据公开数据显示,联想在散热材料领域的专利申请量较行业平均水平高出 47%,其中复合界面处理相关专利占比达 32%,形成显著的技术代差。这种系统性专利布局不仅提升了技术模仿门槛,更构建了“专利组合防御网”,有效阻止竞争对手通过局部技术突破实现替代。
生态协同是联想技术壁垒的重要支撑。通过与碳真芯材等上游材料供应商建立联合量产体系,联想实现了从实验室技术到商业化生产的无缝衔接。双方共建的金刚石铜材料联合实验室,将材料制备周期缩短 40%,良品率提升至 92%,为技术规模化应用提供保障。这种“研发-生产”协同模式,既巩固了联想在消费电子散热领域的先发优势,也形成了难以撼动的产业生态壁垒。
技术壁垒核心要素
  • 全链条专利布局 :覆盖材料配方、制备工艺、系统集成全环节
  • 专利质量优势 :复合界面处理相关核心专利占比达 32%
  • 生态协同效应 :与碳真芯材联合量产使良品率提升至 92%
通过上述策略,联想在消费电子散热技术领域构建了“专利保护+生态协同+量产能力”三位一体的竞争壁垒,为其在高性能终端设备市场的持续领先奠定技术基础。


四、未来趋势篇


未来展望与结论

技术发展趋势
随着摩尔定律演进进入瓶颈期,芯片性能提升正面临严峻的热管理挑战。以 NVIDIA 下一代 GPU 为例,其设计功耗已达到 2300W,相较当前旗舰产品提升近 3 倍,高热流密度场景下的散热需求正从技术选择升级为必然要求。金刚石铜凭借 600-1000 W/(m·K) 的热导率(约为传统铜材的 2-3 倍),在解决局部热点问题上展现出不可替代的技术优势,成为应对超算中心、AI 服务器等极端散热场景的核心材料方案。
3D 打印技术的成熟为散热结构创新提供了关键支撑。传统加工工艺难以实现的异型微通道、仿生拓扑结构等复杂流道设计,通过金属增材制造技术得以批量生产,使散热效率提升 40% 以上。三帝科技苏州量产项目的投产(2026 年 4 月)标志着金刚石铜复合材料 3D 打印工艺的成熟,该产线具备年产 50 万件精密散热部件的能力,将推动金刚石铜从实验室走向规模化应用。
技术融合趋势 :金刚石铜材料特性与 3D 打印结构设计的结合,正在重构散热系统的技术范式。未来三年,随着 3D 打印精度提升至 10 微米级,预计可实现热交换面积再提升 200%,进一步释放金刚石铜的导热潜力。
行业数据显示,2025 年全球数据中心散热市场规模已突破 120 亿美元,其中高效导热材料占比达 37%。金刚石铜凭借在功率密度超过 500 W/cm² 场景下的稳定性,预计到 2028 年将占据高端散热材料市场 25% 以上份额,成为推动算力中心能效比提升的关键技术支点。
联想的产业影响与战略价值
联想在金刚石铜散热技术领域扮演着关键的“技术验证者”角色,其核心价值在于搭建了从军工级技术向民用消费电子转化的关键桥梁。这一角色定位与特斯拉在半导体行业推动SiC(碳化硅)器件商业化的路径具有战略相似性——两者均通过自身规模化应用验证前沿技术的可靠性与经济性,进而加速整个产业链的技术迭代与成本优化。在AI计算场景下,金刚石铜材料凭借其300W/m·K以上的热导率,能够有效解决NPU(神经网络处理器)在高负载运行时的热堆积问题,为联想AI PC战略提供底层硬件支撑,确保算力持续稳定释放。
行业分析普遍认为,联想的技术导入与产品落地推动了金刚石铜散热技术进入“商业化元年”。这种推动不仅体现在终端产品性能提升,更重构了散热材料产业的竞争格局,促使上游材料供应商加大研发投入,推动金刚石生长工艺、金属复合技术等关键环节的创新突破。通过将实验室技术转化为规模化量产方案,联想正在建立“技术验证-成本优化-生态协同”的产业推进模式,为高端散热技术在消费电子、数据中心等领域的普及奠定基础。
战略价值三重维度
  1. 技术转化桥梁 :实现军工级散热技术向民用市场的降维应用
  2. AI算力释放 :保障NPU持续高负载运行,支撑AI PC核心体验
  3. 产业生态重构 :推动散热材料产业链从实验室走向规模化商用
这种产业影响力的构建,使联想在AI计算硬件竞争中形成差异化优势,同时为整个电子制造行业树立了“硬科技创新-场景验证-生态协同”的发展范本。
结论
联想金刚石铜散热技术通过将金刚石的高热导特性与铜的优良延展性相结合,在材料微观结构设计与宏观散热性能之间建立了突破性平衡,为解决高功率密度电子器件的热管理难题提供了创新性解决方案。该技术不仅在实验室环境下展现出显著的性能优势,更在服务器、AI计算等关键领域验证了其产业化潜力,有望推动数据中心散热方案从传统金属基向新型复合材料的跨越。
然而,技术商业化进程仍面临成本控制与规模化生产的双重挑战。金刚石原料价格波动、界面结合工艺复杂度以及与现有散热系统的兼容性问题,均需通过材料配方优化、工艺自动化升级及系统级散热方案重构加以解决。未来发展需构建“材料-工艺-系统”三位一体的协同创新体系:在材料端持续探索低成本金刚石合成路径,在工艺端突破批量制备中的质量一致性瓶颈,在系统端开发与芯片封装架构深度融合的散热设计,最终实现技术价值向产业价值的高效转化。
核心突破方向 :
  1. 材料创新 :开发金刚石-铜界面增强技术,提升复合材料热导稳定性
  2. 工艺优化 :推动化学气相沉积(CVD)等关键工艺的智能化改造
  3. 生态构建 :联合上下游企业建立从原料到终端应用的产业协作网络
该技术的成熟与普及将加速新一代电子设备向更高功率密度、更紧凑设计的演进,为5G通信、人工智能、量子计算等前沿领域的突破提供关键热管理支撑,具有重要的技术引领意义和产业变革价值。

免责声明

本报告基于公开信息及第三方数据源撰写,虽力求内容准确客观,但不对数据完整性、时效性做任何明示或默示担保。报告内容仅供行业研究参考,不构成任何投资或决策建议。对于因使用本报告内容导致的任何直接或间接损失,本撰写方不承担法律责任。


以上内容请谨慎参考

本文封面图源自网络,无任何商业用途

本文来源:钻石观察
