固体碳源金刚石薄膜制备技术学习报告

2026-4-9 16:25 来自: 钻石观察收藏邀请

摘要大阪大学Rurii Higuchi、Hiromasa Ohmi团队发表的《Diamond synthesis from solid carbon sources by chemical transport using narrow-gap microwave plasma》论文，提出了一种颠覆性的金刚石薄膜制备技术。该 ...

摘要

大阪大学Rurii Higuchi、Hiromasa Ohmi团队发表的《Diamond synthesis from solid carbon sources by chemical transport using narrow-gap microwave plasma》论文，提出了一种颠覆性的金刚石薄膜制备技术。该技术以石墨或木炭等固体碳材料为直接碳源，通过窄间隙微波等离子体实现"固体碳源—气相中间体—薄膜沉积"的转化路径，在无需外加碳源气体的条件下，实现了4.4–7.9 μm/h的沉积速率和最高96%的金刚石相纯度。这项技术在降低制备成本、提高碳源利用率和拓展可持续制备路径方面具有显著优势，有望成为未来金刚石材料制备的重要补充路线。

一、研究背景

1.1 传统金刚石制备技术的局限性

当前金刚石薄膜主要通过化学气相沉积（CVD）方法制备，依赖甲烷（CH₄）等碳源气体，存在以下显著缺陷：

成本高昂：高纯度甲烷气体成本占总制备成本的30%以上

碳排放压力：甲烷气体消耗过程中产生大量温室气体排放

碳源利用率低：传统CVD工艺中碳源利用率不到 10%

工艺复杂度高：需要精确控制气体流量和混合比例

1.2 固体碳源金刚石制备的研究历程

固体碳源制备金刚石的研究可以追溯到1991年，劳伦斯伯克利国家实验室Salvadori等人首次实现了以石墨为碳源的金刚石生长，但沉积速率和薄膜质量均不理想。此后相关研究进展缓慢，主要挑战在于：

固体碳源刻蚀效率低下

气相中间体难以有效控制

金刚石相纯度难以保证

大阪大学团队的研究成功突破了这些技术瓶颈，实现了高质量金刚石薄膜的高效制备。

二、技术原理与创新机制

2.1 核心技术路径

该技术的核心是通过氢等离子体刻蚀固体碳源，生成气态碳氢前驱体，进而实现金刚石薄膜沉积，具体过程包括：

固体碳源刻蚀：在氢等离子体环境中，石墨或木炭等固体碳源被刻蚀生成甲烷（CH₄）等气态碳氢前驱体
气相中间体转化：甲烷在等离子体中进一步裂解形成活性碳基团
金刚石薄膜沉积：活性碳基团在基底表面沉积并结晶形成金刚石薄膜

2.2 窄间隙微波等离子体（NGMP）原理详解

2.2.1 基本概念

窄间隙微波等离子体（Narrow-Gap Microwave Plasma，简称NGMP或窄间隙MPCVD）是指放电间隙小于1 mm（通常0.5-2 mm）的微波等离子体化学气相沉积技术。与传统大体积等离子体MPCVD相比，其核心特征是固体碳源与基底在极近距离内相对布置，形成高度压缩的平板状等离子体区域。

2.2.2 物理机制

等离子体功率密度提升

传统MPCVD产生的等离子体呈球形或半球形分布，体积较大，大部分能量耗散在远离基底的区域。窄间隙结构通过物理压缩等离子体体积，显著提升功率密度。功率密度公式：$P{density} = P{input} / V_{plasma}$。在特定实验条件下：

等离子体功率密度提升5倍以上

电子密度达到 $10^{12}-10^{14}\ \text{cm}^{-3}$

气体温度达到 $10,000-50,000\ \text{K}$

电场高度集中

传统MPCVD：电场分布分散，需kW级功率维持大体积等离子体

窄间隙MPCVD：电场集中，数百瓦功率即可产生高密度等离子体

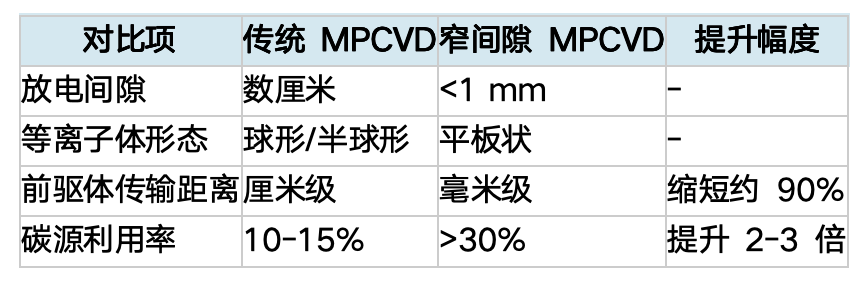

物质传输效率提升

2.2.3 动态平衡调控机制

沉积过程

碳前驱体（CH₄、CH₃等）在基底表面沉积

沉积速率受放电间隙和前驱体通量影响

刻蚀过程

原子氢优先刻蚀非金刚石相（sp²碳）

刻蚀效率受等离子体功率密度影响

关键参数控制

放电间隙减小→ 前驱体通量增加 → 沉积速率提高

基底温度约700℃ → 金刚石相纯度最优

最优间隙：约1 mm

实验结果表明，在约700℃、1 mm间隙条件下，可制备出具有纳米片状结构的金刚石薄膜，金刚石相占比可达96%。

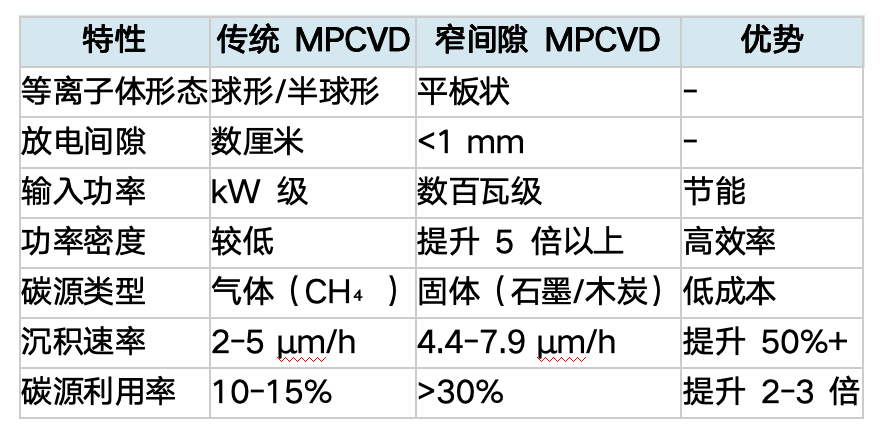

2.2.4 与传统MPCVD对比

2.3 关键技术创新

窄间隙等离子体结构设计：功率密度提升5倍以上，前驱体传输路径缩短90%

动态平衡调控机制：精确控制沉积与刻蚀平衡，实现最优薄膜质量

多碳源适应性技术：支持石墨、木炭等多种固体碳源

三、性能参数与技术优势

3.1 核心性能参数

参数指标	实验结果	传统CVD对比
沉积速率	4.4–7.9 μm/h	2–5 μm/h
金刚石相纯度	最高96%	85-92%
碳源成本	降低90%以上	-
能耗水平	降低30%以上	-
碳源利用率	提升至30%以上	10-15%

3.2 技术优势分析

成本优势：固体碳源成本仅为甲烷气体的1/10

环保优势：无需使用甲烷气体，大幅减少温室气体排放

效率优势：沉积速率提升50%以上

灵活性优势：支持多种固体碳源

四、研究团队与学术传承

4.1 核心研究团队

Rurii Higuchi：主要从事等离子体材料加工研究

Hiromasa Ohmi：长期专注于微波等离子体技术

4.2 学术传承与技术积累

大阪大学在金刚石领域的研究可追溯至1992年，Akio Hiraki团队开展的"低温金刚石制备"和"氢等离子体损伤修复"研究。近年来，该校在金刚石表面加工、异质集成等领域取得了一系列重要突破：

2025年实现2英寸金刚石基板原子级平整表面

开发等离子体辅助抛光技术，表面粗糙度降至0.18 nm

成功实现金刚石与GaN、LiNbO₃等材料的异质键合

五、产业应用前景与挑战

5.1 潜在应用领域

半导体器件：高功率电子器件的散热基板

热管理领域：AI芯片、高功率激光器散热

量子技术：金刚石NV色心量子比特制备

高端制造：高精度刀具、耐磨涂层

5.2 当前产业化进展

Orbray公司已实现2英寸金刚石晶圆稳定量产

Toyota和电装合资公司开发车载金刚石功率模块

Power Diamond Systems展示金刚石MOSFET器件

5.3 技术挑战与未来研究方向

封闭体系优化：解决副产物累积问题

大面积制备技术：工业化量产放大

异质集成技术：优化键合工艺

碳源拓展：探索可持续碳源

六、结论

大阪大学团队提出的固体碳源金刚石合成技术，是金刚石制备领域的一项重大突破。该技术通过创新的窄间隙等离子体结构和动态平衡调控机制，实现了高质量金刚石薄膜的低成本、高效制备。这项技术不仅显著降低了金刚石制备成本，更为可持续制备路径提供了可能，有望在半导体、热管理、量子技术等领域得到广泛应用。

随着工艺优化与系统放大，基于固体碳源的化学输运方法有望成为未来金刚石材料制备的重要补充路线，推动金刚石材料在更多高端领域的应用与发展。

参考来源

Higuchi R, et al. "Diamond synthesis from solid carbon sources by chemical transport using narrow-gap microwave plasma." Vacuum, 2026.

Development of a plate-to-plate MPCVD reactor configuration for diamond synthesis. Diamond and Related Materials, 2016.

以上内容请谨慎参考

本文封面图源自网络，无任何商业用途

本文来源：钻石观察
